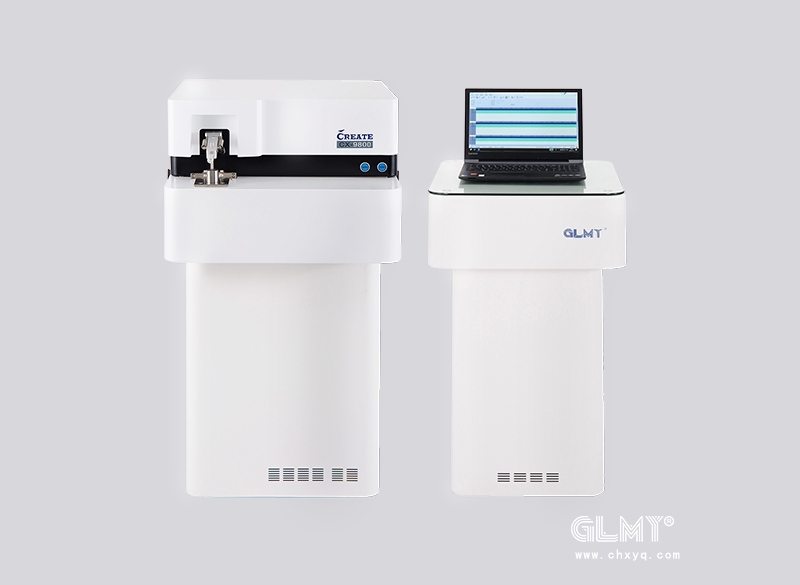

直讀光譜儀的光電倍增管( PMT )

       光電倍增管:PhotoMultiplierTube,簡稱PMT，是靈敏度極高，響應速度極快的光探測器。可廣泛應用于光子計數、極微弱光探測、化學發光、生物發光研究、極低能量射線探測、分光光度計、旋光儀、色度計、照度計、塵埃計、濁度計、光密度計、熱釋光量儀、輻射量熱計、掃描電鏡、生化分析儀等儀器設備中。

       光電倍增管由光電發射陰極（光陰極）和聚焦電極、電子倍增極及電子收集極（陽極）等組成。典型的光電倍增管按入射光接收方式可分為端窗式和側窗式兩種類型。其主要工作過程如下:當光照射到光陰極時，光陰極向真空中激發出光電子。這些光電子按聚焦極電場進入倍增系統，并通過進一步的二次發射得到的倍增放大。然后把放大后的電子用陽極收集作為信號輸出。

       因為采用了二次發射倍增系統，所以光電倍增管在探測紫外、可見和近紅外區的輻射能量的光電探測器中，具有極高的靈敏度和極低的噪聲。

       另外，光電倍增管還具有響應快速、成本低、陰極面積大等優點。

       光電倍增管按其接收入射光的方式一般可分成端窗型(Head-on)和側窗型( side-on）兩大類。

       側窗型光電倍增管（R系列）是從玻璃殼的側面接收入射光，兩端窗型光電倍增管(CR系列）則從玻璃殼的頂部接收射光。

CPM通道倍增管

       端窗式光電倍增管(CPM)，是一種新型超高靈敏的光探測器，它的陽極靈敏度比通用的光電倍增管PMT提高一個量級，達到10E7A/W，暗電流降低兩個數量級，噪聲電平長時間極端穩定。極低的暗電流導致比傳統PMT更高的動態范圍，而且擴展了探測應用范圍，能夠替代傳統的光電倍增管（PMT）以及雪崩管（APD），用于需要高性能的場合。CPM能應用在模擬-直流模式，單光子計數模式，和核譜學（當連接到發光材料，象BGO、LSO、Nal等）。PerkinElmer提供窗口材料和光電陰極的選擇，響應光譜覆蓋115nm(UV范圍)－900nm(NIR范圍)。這種新的探測器具備的超高的增益和超高的動態范圍，極低的暗電流，快速的響應以及緊湊的結構設計的優勢特點，擴展了分析儀器的應用范圍，例如輻射光譜學、熒光探測、原子吸收光譜、生物發光以及化學發光研究。同時CPM也為生命科學、工業和醫療儀器、高能物理，提供重要的研究手段。
       CPM工作原理：類似于傳統的光電倍增管（PMT），通過安裝在端窗式光窗口內表面的一個半透明的光電陰極，接收非常微弱的入射光，把低電平的光轉換成光電子。然后光電子從陰極到陽極,穿過一個窄的半導體通道，光電子每次撞擊彎曲通道的內表面時，產生類似于光電倍增管的雪崩效應，發射出倍增的二次電子。這個效應沿著整個倍增通道，發生許多次，導致雪崩效應，增益達到10E8。彎曲的玻璃管形狀加強了倍增效應。

       CPM是升級的PMT倍增管，具有一定優勢。
